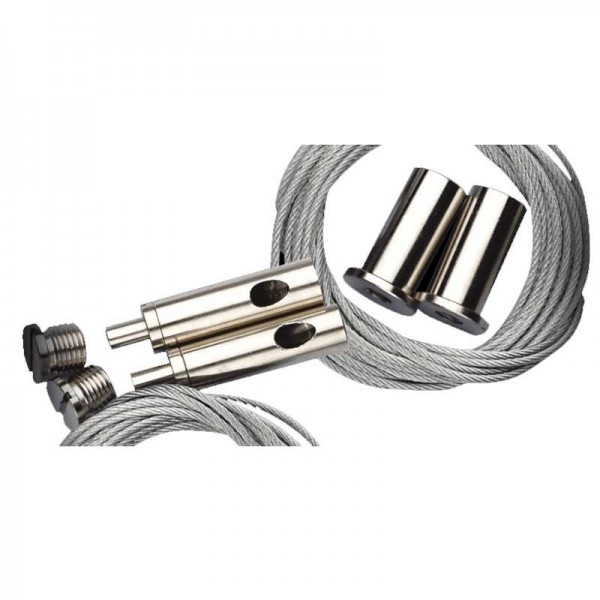

Giesemann Stahlseilaufhängung MATRIXX II / FUTURA

Installation der MATRIXX mittels Stahlseilaufhängung:
Entfernen Sie die Verschlusskappen im Abdeckglas der Leuchtenoberseite. Schrauben Sie an diesen Stellen die Leuchtenaufhänger (5) der optionalen MATIXX Stahlseilaufhängung mit ihren M4 Gewindestiften handfest ein.

Achtung:
Achten Sie unbedingt darauf, dass die Stahlseilhalter nicht zu fest angezogen werden, um eine Beschädigung des oberen Leuchtenglases zu vermeiden!

Montieren Sie die Deckenbefestiger (2) mit geeigneten Schrauben und Dübeln (1) - vergewissern Sie sich dabei, dass das Mauerwerk bauseitig einen ausreichenden Halt gewährleistet. Gegebenenfalls sind spezielle Befestigungssysteme, wie z.B. Hohlraumdübel, Klappschrauben etc. notwendig. Lassen Sie sich bei Unsicherheiten und speziellen Deckensystemen bitte von einem Fachunternehmen beraten.

1. Führen Sie nun das Stahlseil (4) in die Bohrung der Schraubkappe (3).
2. Schrauben Sie diese in den Deckenbefestiger (2).
3. Führen Sie das Ende des Stahlseils in die Öffnungsbohrung des Leuchtenaufhängers (5).
4. Achten Sie auf festen Sitz des Leuchtenaufhängers.
5. Da Ihre Leuchte mit einer stufenlosen Höhenverstellung ausgestattet ist, lässt sie sich mühelos durch Druck auf die Düse des Federmechanismus arretieren.
6. Aus Sicherheitsgründen muss die Leuchte vor der Verstellung leicht angehoben werden; wird der Leuchtenaufhänger dann wieder belastet, arretiert die Leuchte automatisch.
7. Richten Sie nun Ihre Aquarienleuchte über dem Becken waagerecht aus.

Installation der FUTURA mittels Stahlseilaufhängung:

1. Entfernen Sie die vier Verschlussstopfen im Abdeckglas der Leuchtenoberseite.
2. Schrauben Sie an diesen Stellen die beiden Leuchtenaufhänger (F) der optionalen FUTURA Stahlseilaufhängung mit ihren Schrauben M4 nur handfest ein.
3. Achten Sie darauf, dass ober- und unterhalb des Leuchtenaufhängers eine Kunststoffscheibe platziert wird.

Achtung – zu festes Anziehen der Aufhängungen kann zur Beschädigung des Glases führen!

1. Drehen Sie die Madenschraube am Fuß des Seilhalters (D) ganz heraus, legen Sie das Tragseil (E) in den Ausschnitt des Seilhalters und drehen Sie die Madenschraube dann wieder in den Seilhalter.
2. Achten Sie auf festen Sitz des Seilhalters.
3. Montieren Sie die Deckenbefestiger (A) mit geeigneten Schrauben und Dübeln - vergewissern Sie sich dabei, dass das Mauerwerk bauseitig einen ausreichenden Halt gewährleistet. Gegebenenfalls sind spezielle Befestigungssysteme, wie z.B. Hohlraumdübel, Klappschrauben etc. notwendig.
4. Lassen Sie sich bei Unsicherheiten und speziellen Deckensystemen bitte von einem Fachunternehmen beraten.
5. Führen Sie nun das Stahlseil (C) in die Bohrung der Schraubkappe (B).
6. Schrauben Sie diese in den Deckenbefestiger (A).
7. Führen Sie das Ende des Stahlseils in die obere Öffnungsbohrung des Seilhalters (D). Da Ihre Leuchte mit einer stufenlosen Höhenverstellung ausgestattet ist, lässt sie sich mühelos durch Druck auf die Düse des Federmechanismus arretieren. Aus Sicherheitsgründen muss die Leuchte vor der Verstellung leicht angehoben werden; wird der Leuchtenaufhänger dann wieder belastet, arretiert die Leuchte automatisch.
8. Richten Sie nun Ihre Aquarienleuchte über dem Becken waagerecht aus.
